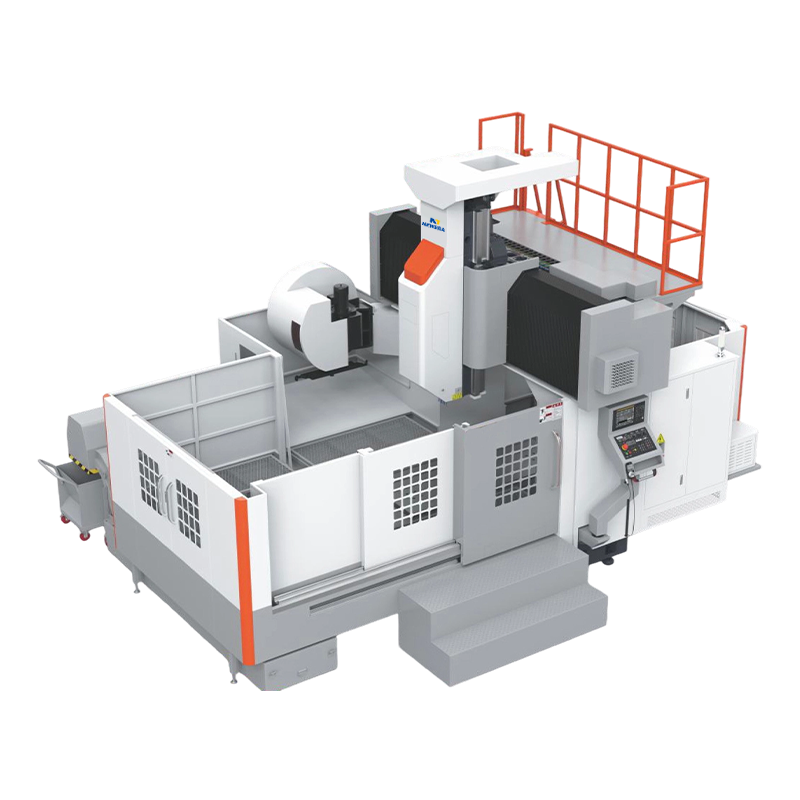

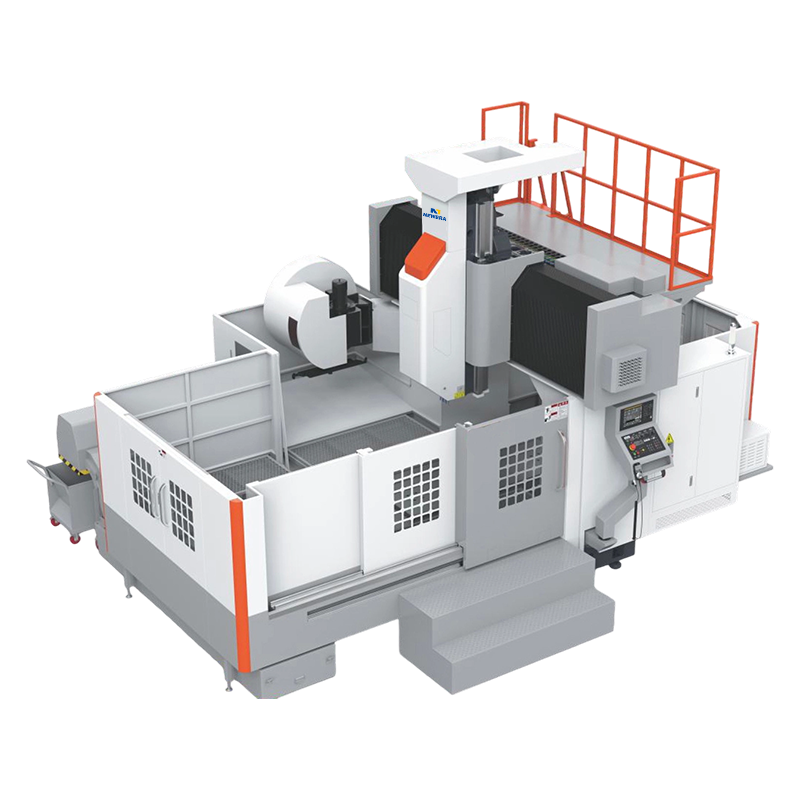

A portaal bewerkingscentrum is een CNC-bewerkingsmachine met een portaalachtige structuur, die veel wordt gebruikt voor het bewerken van grote en zware werkstukken. De ontwerpkenmerken zorgen voor een hoge stijfheid en stabiliteit, waardoor het bijzonder geschikt is voor bewerkingstaken die hoge precisie en zware belastingen vereisen, zoals in de lucht- en ruimtevaart, de scheepsbouw, de matrijzenbouw en de machinebouw. Vergeleken met traditionele verticale of horizontale bewerkingscentra zijn portaalbewerkingscentra bestand tegen grotere snijkrachten, hebben ze een groter bewerkingsbereik en een hogere productie-efficiëntie.
1. Basisstructuur en werkingsprincipe van portaalbewerkingscentra
Het bed van een portaalbewerkingscentrum heeft een "portaal"-vormige structuur. De spilkop overspant het werkstuk aan beide zijden door kolommen en vormt zo een bewerkingsgebied met grote overspanningen. Dankzij deze structuur kan de werktuigmachine efficiënte bewerkingen uitvoeren op een grote werktafel, vooral geschikt voor het bewerken van grote, zware werkstukken. Het werkingsprincipe is vergelijkbaar met dat van conventionele CNC-bewerkingsmachines, waarbij een CNC-systeem wordt gebruikt om de precieze beweging van elke as te controleren om verschillende bewerkingen zoals frezen, boren en tappen te voltooien.
Gantry-bewerkingscentra zijn doorgaans voorzien van zeer nauwkeurige servomotoren en lineaire geleidingen op hun spindels en werktafels, waardoor een soepele en nauwkeurige beweging mogelijk is. Tegelijkertijd maken automatische gereedschapswisselaars automatische gereedschapswissels mogelijk, waardoor de productie-efficiëntie wordt verbeterd en handmatige tussenkomst wordt verminderd.
2. Belangrijkste kenmerken van portaalbewerkingscentra
(1) Hoge stijfheid en stabiliteit: vanwege hun portaalstructuur zijn portaalbewerkingscentra bestand tegen grote snijkrachten en belastingen, waarbij ze zelfs onder hoge belastingen een hoge precisie behouden, waardoor ze geschikt zijn voor zwaar snijden en bewerken van grote werkstukken.
(2) Groot bewerkingsbereik: vanwege hun structurele ontwerp zijn portaalbewerkingscentra doorgaans uitgerust met grote werktafels, waardoor de bewerking van grote werkstukken mogelijk is, waardoor ze geschikt zijn voor de precisiebewerking van grote onderdelen.
(3) Bewerking met hoge precisie: Dankzij het hoge stijfheidsontwerp van portaalbewerkingscentra kunnen ze een zeer hoge bewerkingsnauwkeurigheid bieden tijdens complexe en nauwkeurige bewerkingen, waarbij ze bijzonder goed presteren bij de bewerking van precisiematrijzen en ruimtevaartonderdelen.
(4) Hoge mate van automatisering: Gantry-bewerkingscentra zijn doorgaans uitgerust met automatische gereedschapswisselaars, die automatisch kunnen schakelen tussen verschillende gereedschappen, waardoor de productie-efficiëntie wordt verbeterd en zich kan worden aangepast aan batchproductie en complexe procesvereisten.
(5) Meerassige bewerking: moderne portaalbewerkingscentra ondersteunen meerassige bewerking, waardoor gelijktijdige bewerking in meerdere assen zoals X, Y en Z mogelijk wordt gemaakt, waardoor wordt voldaan aan de bewerkingsbehoeften van verschillende complexe onderdelen.
3. Toepassingsgebieden van portaalbewerkingscentra
Matrijzenbouw: Gantry-bewerkingscentra zijn geschikt voor het bewerken van verschillende soorten grote matrijzen, wat vooral voordelig is bij de matrijzenbouw waarbij nauwkeurige gatbewerking en complexe oppervlaktebehandeling vereist zijn.
Lucht- en ruimtevaart: Vanwege hun grote bewerkingsbereik en hoge precisie-bewerkingsmogelijkheden worden portaalbewerkingscentra veel gebruikt bij de bewerking van lucht- en ruimtevaartcomponenten, zoals vliegtuigframes en motoronderdelen.
Scheepsbouw: Scheepsonderdelen zijn doorgaans groot en complex; portaalbewerkingscentra kunnen grote, zware werkstukken verwerken en voldoen aan de bewerkingsbehoeften van de scheepsbouwindustrie.
Machinebouw: Gantry-bewerkingscentra worden veel gebruikt voor het bewerken van grote mechanische componenten, zoals werktuigmachinebedden, steunen en frames.
Automobielproductie: In de auto-industrie kunnen portaalbewerkingscentra worden gebruikt voor het bewerken van grote auto-onderdelen, zoals motoronderdelen en carrosserieframes.
4. Veelvoorkomende fouten en oplossingen voor portaalbewerkingscentra
Hoewel portaalbewerkingscentra aanzienlijke voordelen bieden op het gebied van nauwkeurigheid en capaciteit, maken hun complexe structuur en hoge werklast ze gevoelig voor storingen. Hieronder vindt u enkele veelvoorkomende fouten die kunnen optreden tijdens het gebruik van portaalbewerkingscentra en hun oplossingen.
| Fouttype | Veel voorkomende symptomen | Mogelijke oorzaken | Oplossingen |
| Mechanische transmissiefout | Verminderde bewerkingsnauwkeurigheid, abnormaal geluid, trillingen | Slijtage geleiderail/spindel, slechte smering, beschadigde lagers | Reinig en smeer de geleiderail/spindel opnieuw; vervang beschadigde lagers; pas de speling van transmissiecomponenten aan. |
| Spilfout | Oververhitting van de spil, onstabiele snelheid, overmatige trillingen | Slijtage van de spindellagers, onbalans van het gereedschap, onvoldoende koeling | Lagers vervangen; instrumenten opnieuw in evenwicht brengen; controleer het spindelkoelsysteem (bijv. waterpomp, leidingen). |
| Servosysteemalarm | Bestuurderalarm (bijv. overbelasting, encoderfout) | Overbelasting van de motor, losse encoderkabel, onjuiste parameterinstellingen | Controleer of de belasting te hoog is; sluit de encoderkabel opnieuw aan; herstel de servodriver naar de standaardparameters en kalibreer opnieuw. |
| Fout gereedschapswisselaar | Gereedschapswisselaar loopt vast, gereedschap valt, gereedschapsmagazijn draait niet | Onvoldoende luchtdruk, defect aan de motor van het gereedschapsmagazijn, defect aan de sensor | Controleer de luchtbrondruk (≥0,5 MPa); sensoren reinigen of vervangen; het gereedschapsmagazijn handmatig resetten en opnieuw kalibreren. |
Gantry-bewerkingscentra zijn zeer efficiënte en nauwkeurige bewerkingsapparatuur die geschikt is voor het bewerken van grote, uiterst nauwkeurige en zwaarbelaste werkstukken. Ze worden veel gebruikt in de lucht- en ruimtevaart, de matrijzenbouw, de scheepsbouw en de auto-industrie.
