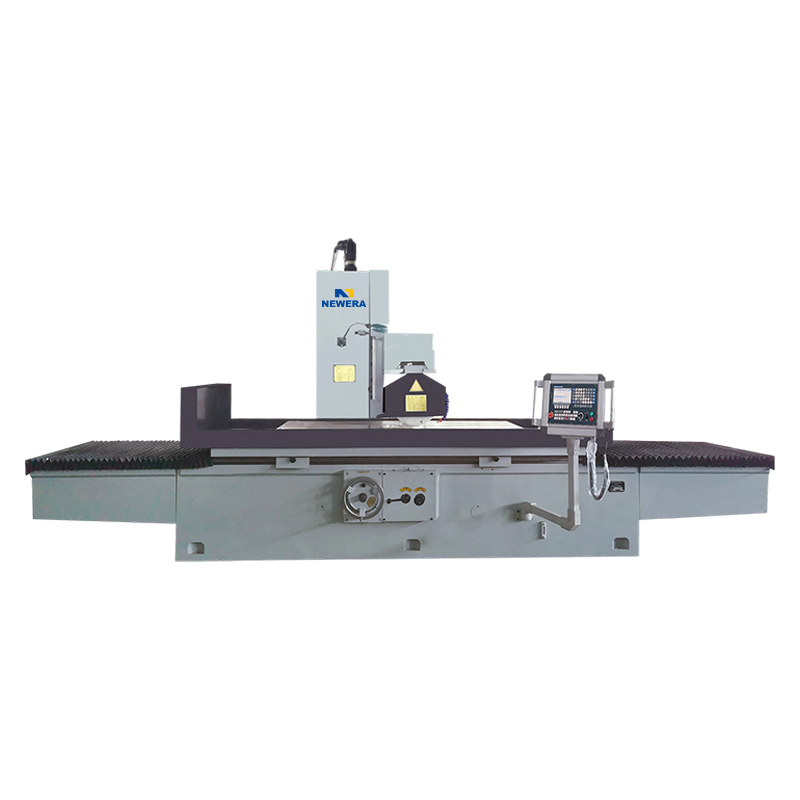

A programmagestuurde vlakslijpmachine (CNC-vlakslijpmachine) is een zeer nauwkeurige slijpmachine die automatisch wordt bestuurd door een numeriek besturingssysteem (CNC). Het wordt veel gebruikt in de machinebouw, matrijsverwerking en precisiemechanische onderdelenbewerking. Vergeleken met traditionele handmatige vlakslijpmachines hebben programmagestuurde vlakslijpmachines een hoger automatiseringsniveau, een stabielere bewerkingsnauwkeurigheid en een groter aanpassingsvermogen, waardoor ze bijzonder geschikt zijn voor massaproductie en het bewerken van complex gevormde werkstukken.
Als professionele OEM-programmagestuurde fabrikant van vlakslijpmachines en ODM-programmagestuurde vlakslijpfabriek heeft New Era voortdurend geavanceerde wetenschappelijke en technologische prestaties behaald, zowel nationaal als internationaal, en heeft het zich nu ontwikkeld tot een professionele fabrikant met een compleet productie- en installatiecentrum. Wij bieden klanten altijd de beste oplossingen en creëren maximale waarde met hoogwaardige producten en perfecte dienstverlening.
1. Werkingsprincipe van Programmagestuurde vlakslijpmachine
Het werkingsprincipe van een programmagestuurde vlakslijpmachine is vergelijkbaar met dat van een traditionele vlakslijpmachine; Het slijpen gebeurt nog steeds door het contact tussen de slijpschijf op de slijpmachine en het werkstuk. Het grootste verschil met een programmagestuurde vlakslijpmachine ligt echter in de nauwkeurige controle van verschillende bewerkingen via een numeriek besturingssysteem (NC), waardoor een geautomatiseerde en nauwkeurige bewerking wordt bereikt.
(1) NC-systeembesturing
De kern van een programmagestuurde vlakslijpmachine is het NC-systeem, doorgaans een uiterst nauwkeurig NC-systeem. De operator ontwerpt de werkstukbewerkingstekeningen met behulp van CAD/CAM-software en genereert het bijbehorende NC-programma. Deze programma-instructies omvatten de afmetingen van het werkstuk, de vorm, de slijpvolgorde, de aanzet etc. en het NC-systeem regelt de beweging van de slijpmachine volgens deze programma-instructies.
(2) Geautomatiseerd voer- en maalproces
Het NC-systeem regelt nauwkeurig de beweging van de X-, Y- en Z-assen, waardoor de slijpmachine nauwkeurig kan slijpen langs een vast pad. De slijpschijf draait met hoge snelheid, aangedreven door de spil, maakt contact met het werkstukoppervlak en verwijdert materiaal. Door een nauwkeurige voedingsmethode worden de vlakheid, gladheid en precisie van het werkstukoppervlak gegarandeerd.
(3) Koelen en spaanverwijdering met snijvloeistof
Net als traditionele vlakslijpmachines hebben programmagestuurde vlakslijpmachines ook snijvloeistof nodig voor koeling en smering om de snijwarmte en spanenophoping te verminderen, waardoor wordt voorkomen dat temperatuurstijging tijdens de bewerking de nauwkeurigheid van het werkstuk en de slijpschijf beïnvloedt. Het snijvloeistofsysteem spuit via sproeiers gelijkmatig koelmiddel op het contactgebied tussen de slijpschijf en het werkstuk, waardoor een soepele bewerking wordt gegarandeerd.
(4) Automatische verband- en foutcompensatie
Programmagestuurde vlakslijpmachines zijn doorgaans uitgerust met automatische afwerkapparaten die de slijpschijf automatisch aankleden en kalibreren, zodat deze in optimale snijconditie blijft. Tegelijkertijd kan het CNC-systeem in realtime kleine fouten compenseren die optreden tijdens het slijpen, waardoor de nauwkeurigheid van de afmetingen van het werkstuk wordt gegarandeerd.
2. Voordelen en kenmerken van programmagestuurde vlakslijpmachines
(1) Zeer nauwkeurige bewerking
Programmagestuurde vlakslijpmachines kunnen het slijpproces nauwkeurig regelen via een CNC-systeem, waardoor bewerkingsnauwkeurigheid op micronniveau wordt bereikt. Een hoge consistentie is gegarandeerd wat betreft afmetingen, vorm en oppervlakteafwerking, waardoor ze bijzonder geschikt zijn voor massaproductie van precisieonderdelen.
(2) Hoge efficiëntie en automatisering
Traditionele vlakslijpmachines vereisen uitgebreide handmatige bediening, terwijl programmagestuurde vlakslijpmachines, door de volledig geautomatiseerde besturing van het CNC-systeem, de verwerkingsefficiëntie aanzienlijk verbeteren, vooral bij massaproductie. Het geautomatiseerde besturingssysteem kan parameters zoals voedingssnelheid, slijpdiepte en bewerkingspad automatisch aanpassen aan de verschillende werkstukvereisten, waardoor de productie-efficiëntie en verwerkingskwaliteit worden verbeterd.
(3) Complexe bewerkingsmogelijkheden van werkstukken
Traditionele vlakslijpmachines worden meestal gebruikt voor eenvoudig vlakslijpen, terwijl programmagestuurde vlakslijpmachines complexere werkstukvormen aankunnen. Door middel van CNC-programmering kunnen programmagestuurde vlakslijpmachines verschillende complexe slijpbewerkingen op werkstukken uitvoeren, waaronder afschuiningen, groeven en getrapte oppervlakken, waardoor aan uiteenlopende verwerkingsbehoeften wordt voldaan.
3. Onderhoudspunten van programmagestuurde vlakslijpmachines
De hoge nauwkeurigheid en stabiliteit van programmagestuurde vlakslijpmachines zijn afhankelijk van goed onderhoud. Regelmatig onderhoud is essentieel om een stabiele werking op de lange termijn te garanderen en een hoge bewerkingsnauwkeurigheid te behouden. Hier zijn enkele belangrijke onderhoudspunten:
Regelmatige reiniging en smering:
Reinheid is van fundamenteel belang voor de normale werking van een programmagestuurde vlakslijpmachine. Reinig regelmatig de werktafel, geleidingen, spil, slijpschijven en andere componenten om de ophoping van slijpresten en onzuiverheden te voorkomen, die de nauwkeurigheid van de bewerking kunnen beïnvloeden. Smeer tegelijkertijd regelmatig de geleidingen, spindels, spil en andere bewegende delen om wrijving en slijtage te voorkomen.
Slijpschijven en spil inspecteren:
De slijtage van de slijpschijf heeft rechtstreeks invloed op de nauwkeurigheid van de bewerking en de kwaliteit van het oppervlak; daarom is het noodzakelijk om regelmatig de slijtagetoestand van de slijpschijf te inspecteren. Als er ongelijkmatige slijtage of scheuren op de slijpschijf verschijnen, moet deze onmiddellijk worden vervangen of gerepareerd. De spil is ook een kernonderdeel van de slijpmachine; Controleer regelmatig de werking ervan om er zeker van te zijn dat deze soepel en zonder abnormaal geluid werkt.
Kalibratie van werktuigmachines:
Bij toenemend gebruik kan de bewerkingsnauwkeurigheid van programmagestuurde vlakslijpmachines afwijken. Regelmatige nauwkeurigheidskalibratie met behulp van precisiemeetinstrumenten (zoals laserinterferometers en waterpassen) is noodzakelijk om ervoor te zorgen dat de bewerkingsmachine een optimale bewerkingsnauwkeurigheid behoudt.
Onderhoud snijvloeistofsysteem:
Het snijvloeistofsysteem is cruciaal voor de koeling en smering van de slijpmachine. Controleer regelmatig het niveau, de kwaliteit en de concentratie van de snijvloeistof en vervang de snijvloeistof indien nodig. Tegelijkertijd moet het snijvloeistoffiltratiesysteem regelmatig worden gereinigd om te voorkomen dat onzuiverheden de snijvloeistof vervuilen en de koelprestaties beïnvloeden.
