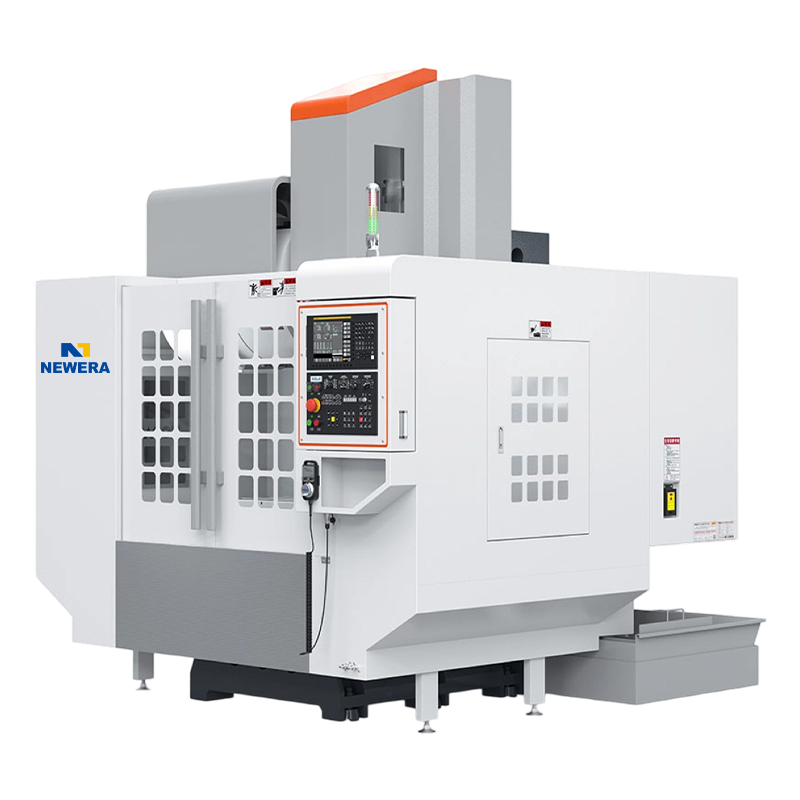

Streven naar bruikbaarheid Maakt gebruik van een geavanceerd dekselontwerp en is ontworpen rekening houdend met de toegankelijkheid van de tafel en het hanteren van werkstukken met een kraan. Andere kenmerken voor een betere verwerkbaarheid zijn ook in de hele machine verwerkt. De hydraulische unit en andere randapparatuur die periodiek onderhoud nodig heeft, zijn op een gemakkelijk bereikbare locatie geplaatst om de onderhoudbaarheid te verbeteren.
Grotere spindelopbrengst S3 toegevoegd 15% nominaal uitgangsvermogen en koppel; Verbeter het vermogen om op korte termijn zwaar te snijden; Verkort de acceleratie, deceleratie en de stijve tiktijd.
Spilmotor van de nieuwe generatie Intelligente spilbelastingregeling; De voorbewerkingsefficiëntie is met 28% toegenomen.
Nieuwe HMI eenvoudiger Veelgebruikte functies zijn gewijzigd van complexe slotinstellingen naar bediening met één toets.
Systeemverwerking is sterker Eenvoudige instelling van het nauwkeurigheidsniveau van de bewerking.
Slimme productie Handige IoT-uitbreiding; Neem alle reguliere overeenkomsten op.
Snel en betrouwbaar ATC-gereedschapsmagazijn
Elektrische kastairconditioner Het volledige assortiment standaard "elektrische kastairconditioners". Voorkom dat stof, olienevel en vocht de binnenkant van de elektrische kast binnendringen, controleer elektronisch de temperatuur, houd de temperatuur van de elektrische kast constant, verbeter de werkefficiëntie van de hele machine en de levensduur van de elektronische componenten. Naast superieure prestaties beschermt het ook de levensduur en de bezettingsgraad van de machine.

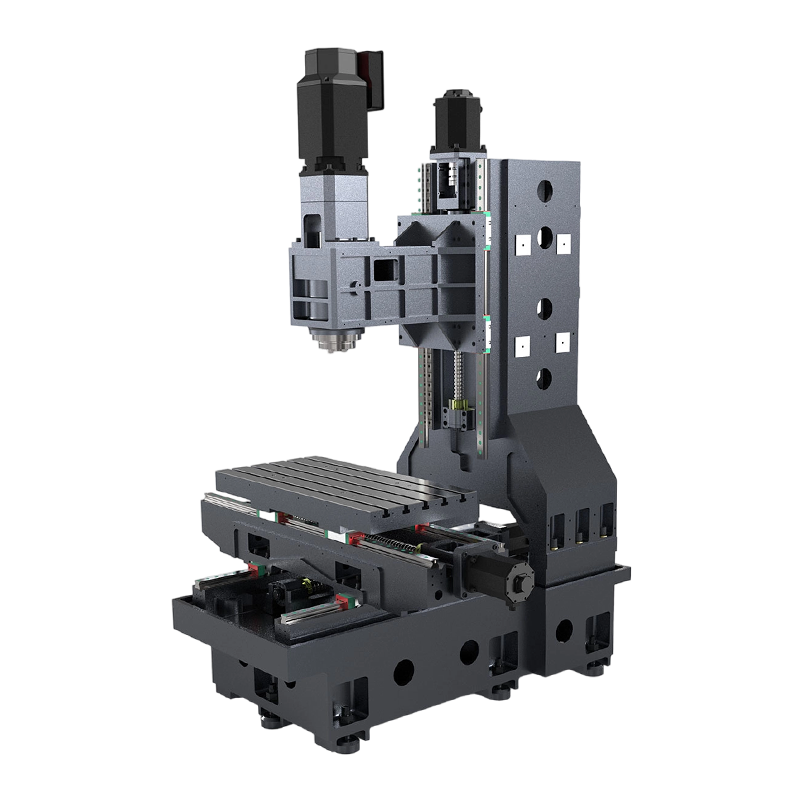

Structuur De romp en het zadel zijn versterkt met bergribben en de krachtstroomlijn is de kortste om de beste stijfheid te garanderen. Gebaseerd op een uitstekend technisch ontwerp, zijn de ribben van de basis van het bewerkingscentrum en de kolom bestand tegen torsie, schokabsorptie en overdracht van snijtrillingen naar het niet-snijdende gebied. De kolom maakt gebruik van een torsiebuisontwerp dat uitstekende stijfheid en weerstand tegen buiging en torsie biedt. Het ultrabrede basisontwerp verkleint het zwaartepunt van de basis en past het zwaartepunt van de machine aan op de optimale stabiele hoogte. De onderkant van de kolom is verbreed om de stabiliteit van de machine te vergroten.
Drie-assige pre-pull kogelomloopspindel Geïmporteerde JIS-C3 voorgespannen moerschroef van slijpkwaliteit om speling, hoge hittebestendigheid, slijtvastheid, torsieweerstand en lange levensduur te elimineren, waardoor een hoge precisie-bewerking van de machine wordt gegarandeerd en geïmporteerd precisievolume wordt overgenomen. De olievulmachine zorgt voor de smering van het axiale toevoermechanisme.
Composiet precisie-luchtcompressor Zorg voor schone luchttoevoer en drukdetectie van machineonderdelen. meer betrouwbare controle van de werking van de luchtdrukklep. verhoog de waterdruppelafscheider om extern vocht te elimineren.
Technische parameters
Model
Eenheid
EV850
Reizen (X/Y/Z)
mm
800/500/500
Afmeting werktafel
mm
1000x500
T-gleuf
mm
5-18Tx90
Maximale belasting
kg
400
Afstand van spilneus tot tafel
mm
150-650
Afstand van het midden van de spil tot de verticale kolom
mm
550
Spindel
Taper
BT40
Roterende snelheid
toerental
12000
FANUC Motorvermogen
kW
7,5/11/15
MITSUBISHI Motorvermogen
kW
7,5/11/15
Drie-assig
FANUC Motorvermogen (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorvermogen (X/Y/Z)
kW
2,0/2,0/3,0
Spoorspecificatie (X/Y/Z)
mm
Rol: 35
Aantal schuifregelaars (X/Y/Z)
pc
4/4/4
Grootte van de schroef
mm
JIS C3: Φ40
G01 Voedingssnelheid
mm/min
1-10000
G01 Snelheid ijlgang (X/Y/Z)
m/min
48/48/48
Positionele nauwkeurigheid
mm
±0,005/300
Herhaalde positioneringsnauwkeurigheid
mm
±0,003/300
Gereedschapsmagazijn
Manipulatorbibliotheek
stuk.
24
Tijd voor het wisselen van gereedschapssnijder
s
1,3-1,8
Maximale gereedschapslengte
mm
300
Maximale gereedschapsdiameter (alle gereedschapsgaten zitten vol met gereedschap)
mm
78
Max. gereedschapsdiameter (de gereedschapsgaten zijn links en rechts leeg)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Zuinige VMC EV850 manufacturers and ODM Zuinige VMC EV850 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
