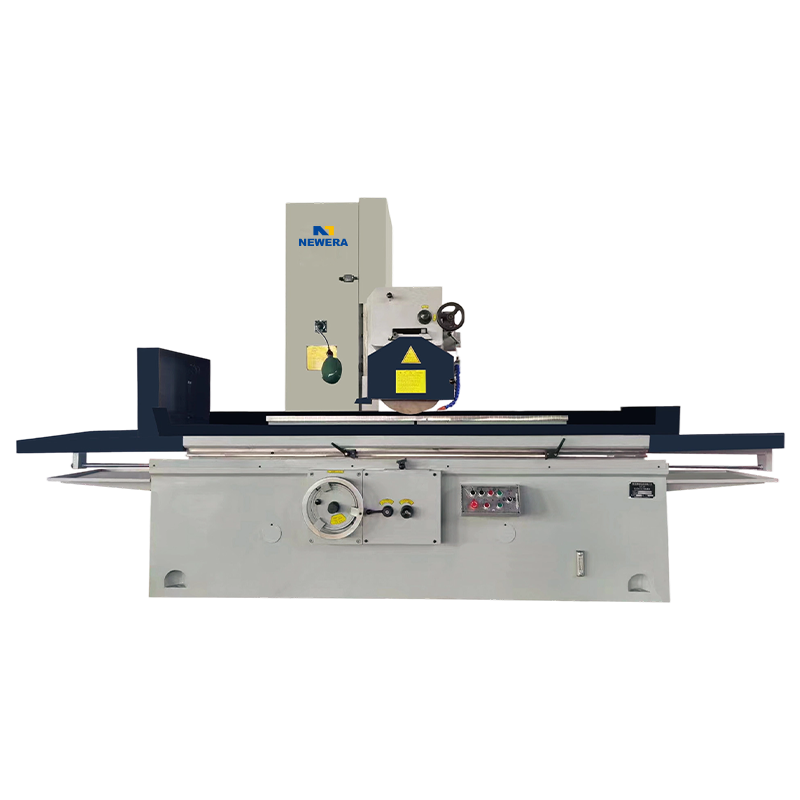

M7132/7140/7150/7163/7180-16 Horizontale as Rechthoekige tafel Oppervlakteslijpmachine

Neem contact op

CNC-EDM versus conventioneel EDM: controle, nauwkeurigheid, installatie en kostenverschillen -2026 -11-04
Twee zinkzinkmachines kunnen naast elkaar staan met dezelfde tafelgrootte, dezelfde generatorkast en een vergelijkbare voetafdruk, en toch totaal verschillende gereedschappen zijn in het dagelij...
Hoe werkt EDM-bewerking? Vonkbrug, diëlektrische en ontladingsfysica -2026 -10-28
Een binnenhoek van 0,3 mm aan de onderkant van een 58 HRC H13-wisselplaat is het punt waarop frezen geen optie meer is. De hoekradius is kleiner dan die van welke praktische frees dan ook, het m...
CNC-draadvonkmachine: specificaties, kosten en koopgids voor matrijzenwinkels -2026 -10-21
Een geharde D2-stansmatrijs, een hardmetalen stempel, een extrusiematrijsinzetstuk: zodra deze onderdelen bij 58 tot 62 HRC uit de oven komen, is het frezen voorbij en wordt het slijpen langzaam...
EDM-technologie: toepassingen, selectiecriteria en praktische begeleiding -2026 -10-20
Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...

Model	Eenheid	M7132-16	M7140-16	M7150-16	M7163-16	M7180-16
Tafelafmetingen (L × B)	mm	1600×320	1600×400	1600×500	1600×630	1600×800
Longitudinale bewegingsslag	mm	1700	1700	1700	1700	1700
Afstand van het midden van het wiel tot de tafel	mm	575	575	780	780	800
Verticale beweging van het handwiel per omwenteling	mm	1(0,5)	1(0,5)	1(0,5)	1	1
Verticale beweging van het handwiel per cel	mm	0,01(0,005)	0,01(0,005)	0,01(0,005)	0.01	0.01
Maximale slag van zijwaartse beweging	mm	450	450	550	680	850
Transversale intermitterende bewegingssnelheid	m/min	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3
Longitudinale snelheid	m/min	3-30	3-30	3-30	3-30	3-30
Snelheid zandwielas	omw/min	1440	1440	1440	1440	1440
Maat slijpschijf	mm	Φ350×40×Φ127	Φ350×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127
Motorvermogen van de slijpkop	kW	7,5/11	7,5/11	7,5/11	7.5	11
Totaal motorvermogen	kW	13	11.5	14.6	14.5	13
Motorvermogen oliepomp	kW	4	4	5.5	5.5	7.5
Maximale lastlift van tafel	kg	800	1000	1240	1290	1600
Netto gewicht	kg	4500	5000	6500	7000	8000
Parallelliteit van het bewerkte oppervlak met het basisoppervlak	mm	1000:0,015	1000:0,015	1000:0,015	1000:0,015	1000:0,015
Oppervlakteruwheid	urn	Ra0,63	Ra0,63	Ra0,63	Ra0,63	Ra0,63
Totale maat	mm	4600×1800×2100	4600×1800×2100	4600×1900×2400	4600×2100×2500	4500×2900×2800
