Streven naar bruikbaarheid Maakt gebruik van een geavanceerd dekselontwerp en is ontworpen rekening houdend met de toegankelijkheid van de tafel en het hanteren van werkstukken met een kraan. Andere kenmerken voor een betere verwerkbaarheid zijn ook in de hele machine verwerkt. De hydraulische unit en andere randapparatuur die periodiek onderhoud nodig heeft, zijn op een gemakkelijk bereikbare locatie geplaatst om de onderhoudbaarheid te verbeteren.
Grotere spindelopbrengst S3 toegevoegd 15% nominaal uitgangsvermogen en koppel; Verbeter het vermogen om op korte termijn zwaar te snijden; Verkort de acceleratie, deceleratie en de stijve tiktijd.
Spilmotor van de nieuwe generatie Intelligente spilbelastingcontrole; De voorbewerkingsefficiëntie is met 28% toegenomen.
Nieuwe HMI eenvoudiger Veelgebruikte functies zijn gewijzigd van complexe slotinstellingen naar bediening met één toets.
Systeemverwerking is sterker Eenvoudige instelling van het nauwkeurigheidsniveau van de bewerking.
Slimme productie Handige IoT-uitbreiding; Neem alle reguliere overeenkomsten op.
Snel en betrouwbaar ATC-gereedschapsmagazijn
Elektrische kastairconditioner Het volledige assortiment standaard "elektrische kastairconditioners". Voorkom dat stof, olienevel en vocht de binnenkant van de elektrische kast binnendringen, controleer elektronisch de temperatuur, houd de temperatuur van de elektrische kast constant, verbeter de werkefficiëntie van de hele machine en de levensduur van de elektronische componenten. Naast superieure prestaties beschermt het ook de levensduur en de bezettingsgraad van de machine.

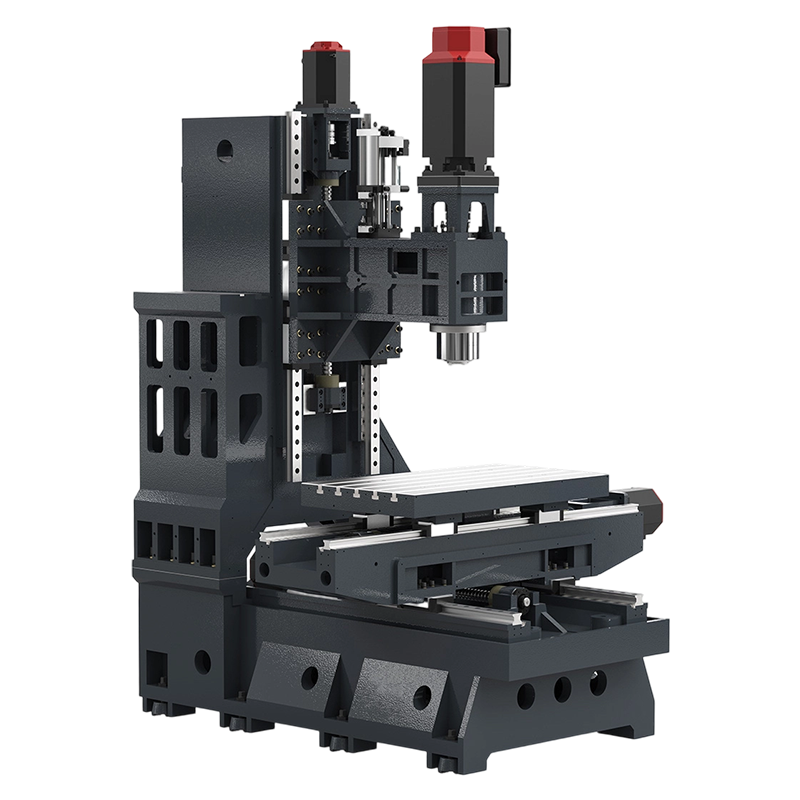

Structuur De romp en het zadel zijn versterkt met bergribben en de krachtstroomlijn is de kortste om de beste stijfheid te garanderen. Gebaseerd op een uitstekend technisch ontwerp, zijn de ribben van de basis van het bewerkingscentrum en de kolom bestand tegen torsie, schokabsorptie en overdracht van snijtrillingen naar het niet-snijdende gebied. De kolom maakt gebruik van een torsiebuisontwerp dat uitstekende stijfheid en weerstand tegen buiging en torsie biedt. Het ultrabrede basisontwerp verkleint het zwaartepunt van de basis en past het zwaartepunt van de machine aan op de optimale stabiele hoogte. De onderkant van de kolom is verbreed om de stabiliteit van de machine te vergroten.
Drie-assige pre-pull kogelomloopspindel Geïmporteerde JIS-C3 voorgespannen moerschroef van slijpkwaliteit om speling, hoge hittebestendigheid, slijtvastheid, torsieweerstand en lange levensduur te elimineren, waardoor een hoge precisie-bewerking van de machine wordt gegarandeerd en geïmporteerd precisievolume wordt overgenomen. De olievulmachine zorgt voor de smering van het axiale toevoermechanisme.
Composiet precisie-luchtcompressor Zorg voor schone luchttoevoer en drukdetectie van machineonderdelen. meer betrouwbare controle van de werking van de luchtdrukklep. verhoog de waterdruppelafscheider om extern vocht te elimineren.
Technische parameters
Model
Eenheid
VF85
Reizen (X/Y/Z)
mm
800/550/550
Afmeting werktafel
mm
1000x550
T-gleuf
mm
5-18Tx90
Maximale belasting
kg
600
Afstand van spilneus tot tafel
mm
120-670
Afstand van het midden van de spil tot de verticale kolom
mm
590
Spindel
Taper
BT40
Roterende snelheid
toerental
12000/10000 (optioneel)
FANUC Motorvermogen
kW
7,5/11/15
MITSUBISHI Motorvermogen
kW
7,5/11/15
Drie-assig
FANUC Motorvermogen (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorvermogen (X/Y/Z)
kW
2,0/2,0/3,0
Spoorspecificatie (X/Y/Z)
mm
Rol: 35/45/45
Aantal schuifregelaars (X/Y/Z)
pc
4/4/6
Grootte van de schroef
mm
JIS C3: Φ40
G01 Voedingssnelheid
mm/min
1-10000
G01 Snelheid ijlgang (X/Y/Z)
m/min
48/48/48
Positionele nauwkeurigheid
mm
±0,005/300
Herhaalde positioneringsnauwkeurigheid
mm
±0,003/300
Gereedschapsmagazijn
Manipulatorbibliotheek
stuk.
24
Tijd voor het wisselen van gereedschapssnijder
s
1,3-1,8
Maximale gereedschapslengte
mm
300
Maximale gereedschapsdiameter (alle gereedschapsgaten zitten vol met gereedschap)
mm
78
Max. gereedschapsdiameter (de gereedschapsgaten zijn links en rechts leeg)
Nantong New Era Technology Co., LTD is al meer dan 20 jaar gespecialiseerd in het ontwikkelen, ontwerpen en produceren van numerieke besturingsmachines en CNC-gereedschapsmachines. We hebben een professioneel team op het gebied van technologieontwikkeling, productie en verkoopdiensten.
Als een professionele OEM VF85 Hoogwaardig verticaal bewerkingscentrum fabrikanten en ODM VF85 Hoogwaardig verticaal bewerkingscentrum bedrijf, heeft New Era voortdurend de geavanceerde wetenschappelijke en technologische prestaties in binnen- en buitenland verworven en heeft zich nu ontwikkeld tot een professionele fabrikant met een compleet productie- en montagecentrum. We bieden klanten altijd de beste oplossingen en creëren maximale waarde met hoogwaardige producten en perfecte diensten.
